Toote kirjeldus

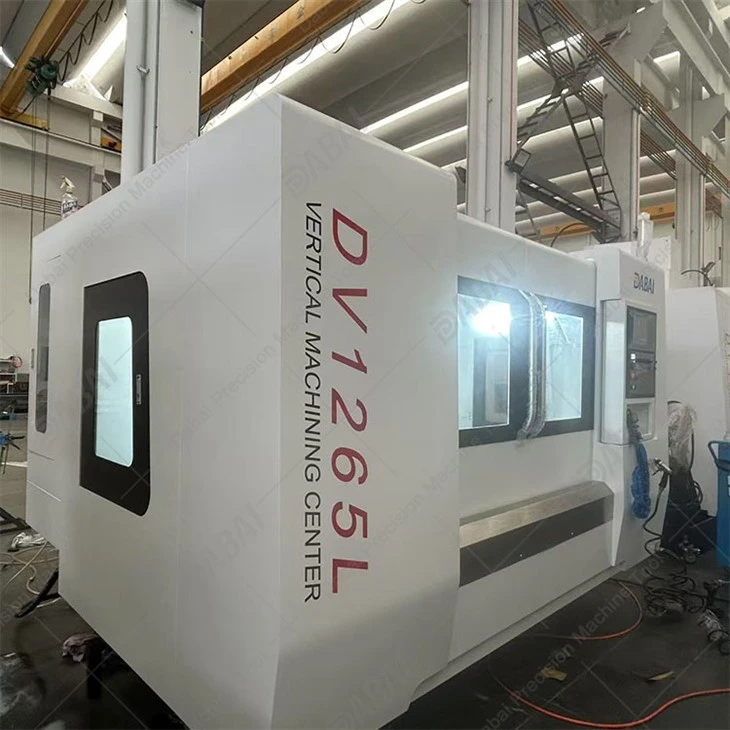

Dabai Precision Machine Tool (Jiangsu) Co., Ltd. CNC vertikaalne töötluskeskus on suure -jõudlusega täisautomaatne töötluslahendus, mis on loodud täppisfreesimiseks, puurimiseks, keermestamiseks ja puurimiseks. Täiustatud juhtimissüsteemide ja jäiga konstruktsiooniga tagab see masstootmise või suure täpsusega{4}}komponentide valmistamise täpsuse, stabiilsuse ja tõhususe.
Tehnilised parameetrid
|
Toote mudel |
DV1265L/Z |
||
|
Töötlemisvahemik |
Vasak ja parem sõit (X) |
mm |
1200 |
|
Sõit ees ja taga (Y) |
mm |
650 |
|
|
Üles-alla sõit (Z) |
mm |
600 |
|
|
Kaugus spindli otsapinnast laua keskpunktini |
mm |
120-720 |
|
|
Spindli keskpunkti ja samba juhtslaidi kinnituspinna vaheline kaugus |
mm |
665 |
|
|
Töölaud |
Töölaua mõõtmed (laius * pikkus) |
mm |
1300×600 |
|
Maksimaalne koormus |
kg |
800 |
|
|
Tabeli T-pesa (nr suurus * vahed) |
5-18 * 100 |
||
|
Spindel |
Spindli koonusava (mudel/kinnitussuurus) |
BT40φ150 |
|
|
Sõidurežiim |
Vöö |
||
|
Spindli kiirus |
p/min |
8000 |
|
|
Võimsus (nimi / max) |
kW |
11/15 |
|
|
Pöördemoment (nimi / max) |
Nm |
52.5/95.5 |
|
|
Söötmise kiirus |
X/Y/Z telje kiirsöötmine |
m/min |
36/36/32 |
|
X/Y/Z telje lõikesööt |
mm/min |
1-20000 |
|
|
Tööriistade ajakiri |
Tüübi/tööriistade ajakirja maht |
Plaadi tüüp/24T |
|
|
Maksimaalne tööriista suurus (täistööriista läbimõõt/tühja külgneva tööriista läbimõõt/pikkus) |
mm |
φ80/φ150/300 |
|
|
Maksimaalne tööriista kaal |
kg |
8 |
|
|
Täpsus |
Kolme-telje positsioneerimise täpsus (täiskäik) |
mm |
0.008 |
|
Kolme-telje korduspositsioneerimise täpsus (täiskäik) |
mm |
0.005 |
|
|
muud |
Toiteallikas |
KVA |
25 |
|
Õhuallika rõhk |
MPa |
0.65 |
|
|
Masina täismass |
T |
7.5 |
|
Omadused ja eelised
1. Kõrge täpsus ja stabiilsus
Tugev{0}}malmist korpus, millel on suur jäikus, mis tagab minimaalse termilise deformatsiooni ja vibratsiooni.
2. Täiustatud CNC juhtimissüsteemid
Ühildub FANUCi, Siemensi, Mitsubishi või SYNTECi kontrolleritega intelligentseks programmeerimiseks ja mitme{0}}telje juhtimiseks.
3. Suure-kiirusega spindel
Spindli kiirused kuni 12 000 p/min kiireks ja täpseks töötlemiseks.
4. Automaatne tööriistavahetaja (ATC)
Tööriista mahutavus 16/24/30 on tõhusaks ja pidevaks tööks valikuline.
5. Lineaarsed juhikud
Tagab sujuva liikumise ja pika kasutusea.
6. Kompaktne jalajälg
Tõhus paigutuse disain, säästes töökoja ruumi.
Tooterakendused
Meie CNC vertikaalseid töötluskeskusi kasutatakse laialdaselt:
- Autoosade tootmine
- Täppisvormide töötlemine
- Lennunduse komponentide valmistamine
- Meditsiiniseadmete töötlemine
- Metallosade prototüüpimine
- Tööriistade ja stantside valmistamine
- Elektrooniliste ja optiliste komponentide töötlemine
Kohandamise valikud
Toetame täielikku kohandamist vastavalt teie tootmisvajadustele:
- Reisi suurused ja laua mõõdud
- Kontrolleri kaubamärk ja keeleliides
- Spindli võimsus ja kiirusvahemik
- ATC tööriista maht ja konfiguratsioon
- 4.-telje või pöördlaua integreerimine
- Laastukonveieri ja jahutusvedeliku süsteemi uuendused
- Suletud kaitsekatete konstruktsioonid
Kvaliteedikontroll ja sertifikaadid
Dabai Precisionis läbib iga masin range testimise:
- Täppiskalibreerimine: laserinterferomeetri ja kuul{0}}varda testimine
- Dünaamiline koormuse testimine: tagab stabiilsuse suurel{0}}kiirusel töötamisel
- ISO 9001 sertifitseeritud tootmissüsteem
- CE sertifikaat Euroopa turgudele
- Vastavus GB/T ja IEC mehaanilistele ja elektrilistele standarditele
Standardne konfiguratsioon
1. CNC-süsteem: FANUC Oi-MF Plus
2. BT40-150–8000 p/min Rihmajamiga spindliüksus
3. 24-Tööriista automaatne tööriistavahetaja (ATC)
4. Tooriku vesijahutus + õhkjahutussüsteem
5. Sisseehitatud-tagumise loputuslaastu eemaldamise seade
6. 3-Värviline tornivalgusti ja masina töövalgusti
7. Jahutuspüstol ja õhupüstol
8. Korpuse täielik kaitse
9. Z-telje lämmastiku tasakaalustamise süsteem (valikuline)
*Pöörduge meie poole kolme-teljelise kõva rööpaga masina osas
*Konkreetsete parameetrite konfigureerimiseks vaadake "Tehnilist lepingut".
Pakendamine ja logistika
Masinad on pakitud fumigatsiooni{0}}vabadesse roostekindlasse-puidust kastidesse.
Turvaline mere-, õhu- või maismaatranspordi jaoks.
Professionaalne käsitsemine tagab kahjustuste puudumise transpordi ajal.
Saadaval on ülemaailmne saatmine koos täieliku ekspordidokumentatsiooniga.
-Müügijärgne teenindus
Pakume täielikku{0}}müügijärgset tuge, et tagada teie masina parim töö.
Paigaldamine ja kasutuselevõtt: kohapealne{0}}häälestusteenus on saadaval nõudmisel.
Koolitus: töö- ja hoolduskoolitus teie töötajatele.
Garantii: ühe-aastane garantii koos põhiosade tasuta asendamisega (mitte-inimkahjustused).
24/7 tehniline tugi: telefoni-, video- ja veebipõhine kaugtugi.
Varuosade tarnimine: originaalkomponentide pikaajaline{0}}saadavus.
Kas otsite usaldusväärset ja{0}}täpset CNC vertikaalset töötlemiskeskust?
Kohandatud lahenduste ja ekspertide toe saamiseks võtke juba täna ühendust ettevõttega Dabai Precision Machine Tool (Jiangsu) Co., Ltd.
